ФЕРМА ВЫНОСНАЯ СЕРИЙ FEH, FET
Главная / Каталог услуг / Перегрузочные системы, подъемные столы, рампы мобильные, уравнительные платфоры / ПЕРЕГРУЗОЧНЫЕ СИСТЕМЫ / ФЕРМА ВЫНОСНАЯ СЕРИЙ FEH, FET
Ферма выносная предназначена для установки уравнительной платформы. Благодаря тому, что фермы вынесены за пределы здания, их использование позволяет экономить пространство складских помещений. Они незаменимы в местах, где необходимо максимально задействовать складские площади, а также там, где невозможно осуществить парковку грузовых автомобилей перпендикулярно зданию.
Выносные фермы серий FEH (90/60/45/30) и FET (90/60/45/30)
Быстрый и простой монтаж под любым углом к зданию
ЗОНА ПРИМЕНЕНИЯ
Складские комплексы
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина конструкции, м | 2,8–3,6 |
| Высота конструкции, м | 0,8–1,4 |
| Длина конструкции, м | 2,030–7,648 |
ПРЕИМУЩЕСТВА
КОНСТРУКЦИЯ
1. Тумба левая
2. Тумба правая
3. Передняя опорная балка
4. Задняя опорная балка
5. Промежуточная опорная балка
6. Опора левая
7. Опора правая
СПОСОБЫ МОНТАЖА
 |
На закладные элементы (металлические пластины). Используется когда на стадии подготовки площадки под установку тамбура на поверхность бетонного основания устанавливаются металлические пластины (400 х 400 мм) в заранее обозначенных местах. Такой способ монтажа наиболее предпочтителен. |
 |
На бетон (с помощью анкерных болтов). Этот вариант монтажа подходит в том случае, когда металлические пластины под опоры тамбура при заливке бетонного основания не устанавливались. |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Модель фермы выносной FEH 90. Ферма выносная прямая (90°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 90 |
 |
Модель фермы выносной FET 90. Ферма выносная прямая (90°) под уравнительную платформу с выдвижной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 90 |
 |
Моделель фермы выносной FEH 60. Ферма выносная косая (60°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 60 (повернут вправо или влево) |
 |
Модель фермы выносной FEH 45. Ферма выносная косая (45°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 45 (повернут вправо или влево) |
 |
Модель фермы выносной FEH 30. Ферма выносная косая (30°) под уравнительную платформу механическую и с поворотной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 30 (повернут вправо или влево) |
 |

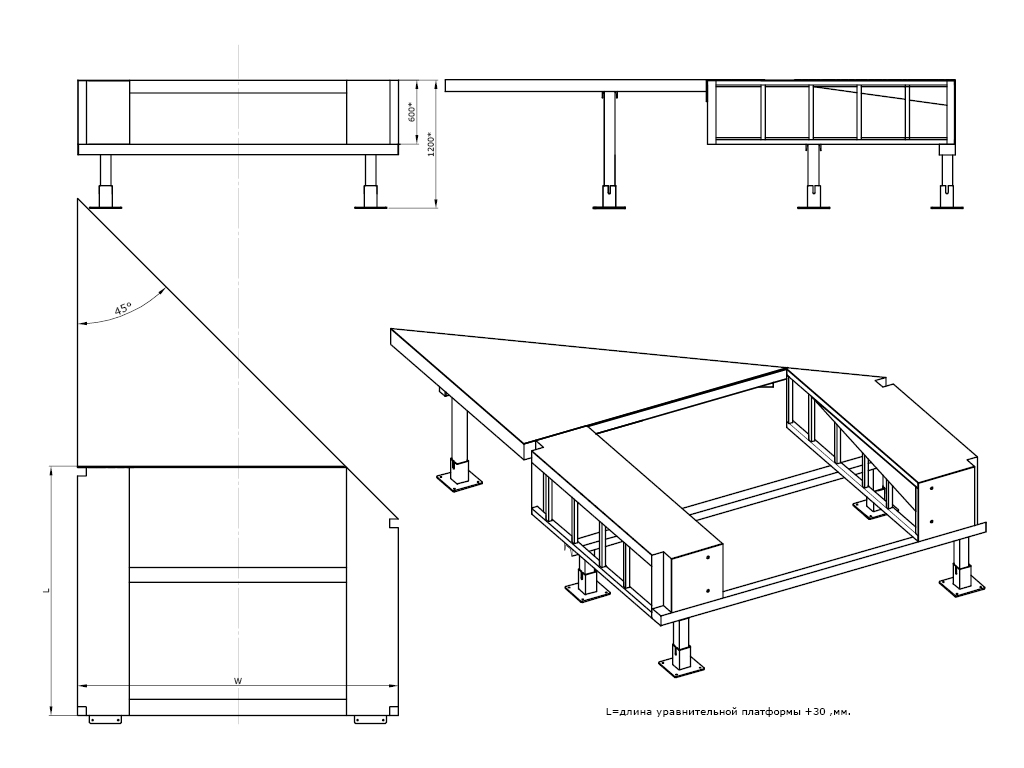

Модель фермы выносной FET 45. Ферма выносная косая (45°) под уравнительную платформу с выдвижной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Hh, мм Высота уравнительной платформы | любая |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| A°. Угол примыкания к зданию склада | 45 (повернут вправо или влево) |
 |
Модель фермы выносной FET 60. Ферма выносная косая (60°) под уравнительную платформу с выдвижной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 60 (повернут вправо или влево) |
 |
Модель фермы выносной FET 30. Ферма выносная косая (30°) под уравнительную платформу с выдвижной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| B, мм Ширина | 2 800–3 600 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 30 (повернут вправо или влево) |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Направляющие для колес |
 |
Столб отбойный |
 |
Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи». |
|
Артикул «BRSP(10)460х250х160». Построен на базе бампера 450 x 250 x 100 мм. Бампер 460 х 250 х 160 мм (внешние размеры) со стальной рабочей накладкой толщиной 10 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BS500х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 500 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи». |
|
Артикул «BS800х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 800 х 255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи». |
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина конструкции, м | 2,8–3,6 |
| Высота конструкции, м | 0,8–1,4 |
| Длина конструкции, м | 2,030–7,648 |
Бесплатный расчет
