ТАМБУР ПЕРЕГРУЗОЧНЫЙ СТАНДАРТНОЙ СЕРИИ DHOUS
Главная / Каталог услуг / Перегрузочные системы, подъемные столы, рампы мобильные, уравнительные платфоры / ПЕРЕГРУЗОЧНЫЕ СИСТЕМЫ / ТАМБУР ПЕРЕГРУЗОЧНЫЙ СТАНДАРТНОЙ СЕРИИ DHOUS
Перегрузочный тамбур предназначен для установки уравнительной платформы и герметизатора. Благодаря тому, что тамбуры вынесены за пределы здания, их использование позволяет сохранять микроклимат и экономить пространство складских помещений, а также защищать груз от климатических факторов. Они незаменимы в местах, где необходимо максимально задействовать складские площади и предъявляются повышенные требования к температурному режиму, а также там, где невозможно осуществить парковку грузовых автомобилей перпендикулярно зданию.Перегрузочные тамбуры стандартной серии, DHOUSS (90/60/45/30) и DHOUSP (90/60/45/30), благодаря своей конструкции могут использоваться со всеми видами герметизаторов и уравнительных платформ как с поворотной, так и выдвижной аппарелью.
ТАБЛИЦА РАЗМЕРОВ
| ПАРАМЕТР | ПОКАЗАТЕЛЬ |
|---|---|
| Ширина конструкции, м | 2,8–3,6 |
| Высота конструкции, м | 3,7–6,6 |
| Длина конструкции, м | 2,030–7,648 |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| ПАРАМЕТР | ЗНАЧЕНИЕ | ПРИМЕЧАНИЕ |
|---|---|---|
| Максимальная высота, м | 6,6 | |
| Максимальная длина, м | 7,648 | |
| Минимальная высота, м | 3,7 | |
| Минимальная длина, м | 2,03 | |
| Ширина, мм | 2 800–3 600 | |
| Снеговая нагрузка, кг/м² | 100 | |
| Цвет | RAL 9005 (черный), RAL 5005 (синий) | стандартные цвета фермы и каркаса, любой другой цвет (опционально) |
| Цвет | RAL 9003 (белый), RAL 5005 (синий), RAL 7004 (серый), RAL 3000 (красный) | стандартные цвета стен, любой другой цвет (опционально) |
| Цвет | RAL 7038 (серый) | RAL 7038 (серый) |
ПРЕИМУЩЕСТВА
КОНСТРУКЦИЯ
1. Стена
2. Опоры
3. Крыша
4. Ферма
СПОСОБЫ МОНТАЖА
 |
На закладные элементы (металлические пластины). Используется когда на стадии подготовки площадки под установку тамбура на поверхность бетонного основания устанавливаются металлические пластины (400 х 400 мм) в заранее обозначенных местах. Такой способ монтажа наиболее предпочтителен. На бетон (с помощью анкерных болтов). Этот вариант монтажа подходит в том случае, когда металлические пластины под опоры тамбура при заливке бетонного основания не устанавливались. |
 |
Возможность монтажа на стены из различных материалов (бетон, кирпич, металл, дерево, сэндвич-панели толщиной от 50 до 200 мм). |
СТАНДАРТНЫЕ КОНСТРУКТИВНЫЕ РЕШЕНИЯ
 |
Модель тамбура DHOUS 90. Тамбур перегрузочный прямой (90°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| Hd, мм Ширина герметизатора | 2 800–3 600 |
| Bd, мм Высота герметизатора | 2 800–4 900 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 90 |
 |
Модель тамбура DHOUS 60. Тамбур перегрузочный косой (60°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| Hd, мм Ширина герметизатора | 2 800–3 600 |
| Bd, мм Высота герметизатора | 2 800–4 900 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 60; повернут вправо или влево (вид изнутри здания на улицу) |
 |

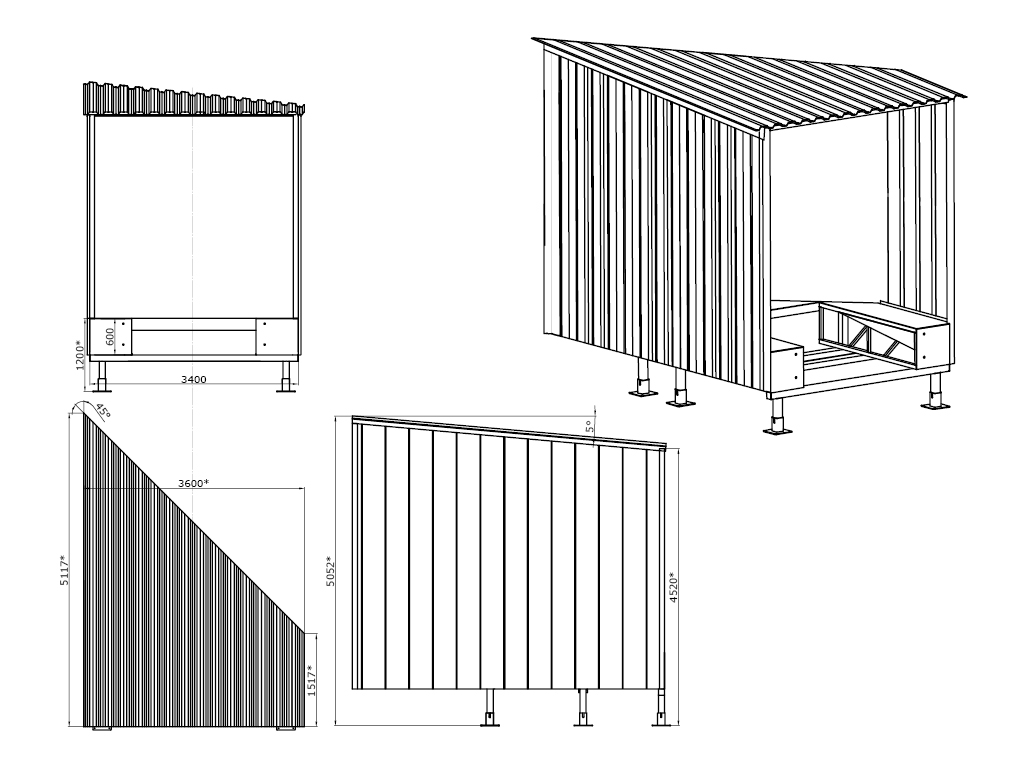

Модель тамбура DHOUS 45. Тамбур перегрузочный косой (45°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| Hd, мм Ширина герметизатора | 2 800–3 600 |
| Bd, мм Высота герметизатора | 2 800–4 900 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 45; повернут вправо или влево (вид изнутри здания на улицу) |
 |
Модель тамбура DHOUS 30. Тамбур перегрузочный косой (30°) стандартной серии под уравнительную платформу с поворотной и выдвижной аппарелью встроенного типа |
ПАРАМЕТРЫ ДАННОЙ МОДИФИКАЦИИ
| УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА | РАСЧЕТНАЯ ФОРМУЛА |
|---|---|
| Hd, мм Ширина герметизатора | 2 800–3 600 |
| Bd, мм Высота герметизатора | 2 800–4 900 |
| Hf, мм Высота пандуса | 900–1 400 (1 200 по умолчанию) |
| Lh, мм Длина уравнительной платформы (габаритная) | любая |
| Bh, мм Ширина уравнительной платформы | любая |
| Hh, мм Высота уравнительной платформы | любая |
| A°. Угол примыкания к зданию склада | 30; исполнение 1 — повернут вправо, исполнение 2 — повернут влево (вид изнутри здания на улицу) |
БАЗОВАЯ КОМПЛЕКТАЦИЯ
 |
Материал стен — сэндвич-панель (цвет снаружи и внутри RAL 9003); материал крыши — профилированные листы С44 (оцинкованные) |
 |
Исполнение для выступа пандуса здания 0 мм (пандус здания заподлицо со стеной здания) |
 |
Исполнение под установку любого бампера (на выбор) |
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ
 |
Без стен и крыши |
 |
Исполнение для выступа пандуса здания от 1 до 500 мм (пандус здания выступает на 1–500 мм относительно стены здания) |
|
Утепление крыши тамбура сэндвич-панелями |
|
Исполнение стен — из профлиста С20. 4 стандартных цвета: RAL 9003 (белый), RAL 5005 (синий), RAL 7004 (серый), RAL 3000 (красный) |
|
Исполнение стен — из любого профлиста. Цвет по образцу заказчика |
|
Комплектование тамбура доборными элементами для обрамления стыка тамбура со стеной здания склада |
 |
Артикул «BR250x250x100». Базовый бампер резиновый 250 х 250 х 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BR450x250x100». Базовый бампер резиновый 450 x 250 x 100 мм. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRC510х250х330». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 510 х 250 х 330 мм (внешние размеры) консольного типа. Обеспечивает безопасный подъезд грузового автомобиля к погрузочному месту и предотвращает повреждение стен здания. Используется в случае, когда высота кузова автомобиля может быть больше высоты пандуса. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRM610х250х175». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 610 х 250 х 175 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRM600х364х110». Построен на базе бампера 450 x 250 x 100 мм. Бампер резиновый 600 х 364 х 110 мм (внешние размеры) подвижный. Следует движениям грузового автомобиля вверх и вниз при погрузке/разгрузке. Обладает значительно большей износостойкостью благодаря подвижности. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRSP(16)465х250х165». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной. Защитная накладка на бампер служит для увеличение продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BRSP(16)465х250х165S». Построен на базе бампера 450 x 250 x 100 мм. Бампер 465 х 250 х 165 мм (внешние размеры) со стальной рабочей накладкой толщиной 16 мм и датчиком парковки. Состоит из амортизирующего по всей поверхности наполнителя (резинового бампера 450 x 250 x 100 мм), закрытого прочной внешней стальной пластиной и дачка парковки, который обеспечивает безопасную пристыковку грузового автомобиля. Защитная накладка на бампер служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Используется в системе с парковочным радаром. Установочные размеры смотрите в разделе «Чертежи». |
 |
Артикул «BS500х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 500 х255 х205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Металлический корпус на бампере служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи». |
|
Артикул «BS800х255х205». Построен на базе бампера 450 x 250 x 100 мм. Бампер стальной 800 х255 х 205 мм (внешние размеры) с демпферной вставкой. Является гибридным бампером, представляет собой комбинацию подвижного бампера и бампера с металлической пластиной. Состоит из держателя, демпфирующей вставки, изготовленной из резиновой крошки и подвижной прочной внешней стальной крышки, имеющей возможность двигаться вслед за движениями кузова автомобиля. Металлический корпус на бампере служит для увеличения продолжительности срока эксплуатации и защиты бампера резинового от повреждений при парковке автомобиля и при погрузочно-разгрузочных работах. Данная деталь подвержена быстрому естественному износу и не подлежит гарантийной замене вследствие рабочего износа и деформации. Возможно использовать только с платформами с выдвижной аппарелью длиной 1 000 мм. Установочные размеры смотрите в разделе «Чертежи». |
 |
Светодиодный светильник с кронштейном для освещения дока |
