РАСПАШНЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С КЛАССОМ ОГНЕСТОЙКОСТИ EI90, EI120

Главная / Каталог услуг / ПРОТИВОПОЖАРНЫЕ ВОРОТА И ДВЕРИ / РАСПАШНЫЕ ПРОТИВОПОЖАРНЫЕ ВОРОТА С КЛАССОМ ОГНЕСТОЙКОСТИ EI90, EI120

Заказать

1. Полотно ворот

2. Рама ворот

3. Задвижка ригельная

4. Врезная калитка

5. Замок

6. Ручка

Таблица размеров

ПАРАМЕТР	ПОКАЗАТЕЛЬ
Ширина проема, мм	от 2 000 до 4 500
Высота проема, мм	от 2 000 до 4 500
Притолока, мм	0
Пристенки, мм	0

ПАРАМЕТР	ЗНАЧЕНИЕ	ПРИМЕЧАНИЕ
	Ворота распашные EI90
Предел огнестойкости, мин	не менее 90
Усилие ручного открывания и закрывания, Н, не более	не более 150
Вес ворот в сборе, кг	230	при минимальных размерах
Приведенное сопротивление теплопередаче, м² *°С/Вт	не менее 0,4-0,8
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Вес ворот в сборе, кг	860	при максимальных размерах
Угол открытия створок, град	170 (без привода)	при максимальных размерах
Угол открытия створок, град	90-120 (с приводом SWING)
Угол открытия створок, град	90 (с приводом ARM)
	Ворота распашные EI120
Предел огнестойкости, мин	не менее 120
Усилие ручного открытия и закрытия калитки, H	не более 150
Вес ворот в сборе, кг	230	при минимальных размерах
Приведенное сопротивление теплопередаче, м² *°С/Вт	не менее 0,4-0,8
Звукоизоляция, дБ, класс (ГОСТ 31174)	до 20
Вес ворот в сборе, кг	860	при максимальных размерах
Угол открытия створок, град	170 (без привода)	при максимальных размерах
Угол открытия створок, град	90-120 (с приводом SWING)
Угол открытия створок, град	90 (с приводом ARM)

Панели противопожарных сдвижных ворот состоят из двух стальных листов и минераловатной прослойки между ними, с боковой стороны закладывается гипсокартон с усиливающими профилями. Панели обладают повышенными жароустойчивыми и огнеупорными свойствами. Также панели устойчивы к широкому спектру химикатов, масел и растворителей, а полимерные покрытия внешних поверхностей делают их невосприимчивыми к коррозионному воздействию окружающей среды. Конструкция панели: 1) гипсокартон; 2) минераловатная прослойка плотностью 130 кг/м³; 3) стальной лист; 4) усиливающие профили.

Противопожарные распашные ворота.

ПРОТИВОПОЖАРНЫЕ РАСПАШНЫЕ ВОРОТА

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
B, мм Ширина проема	B

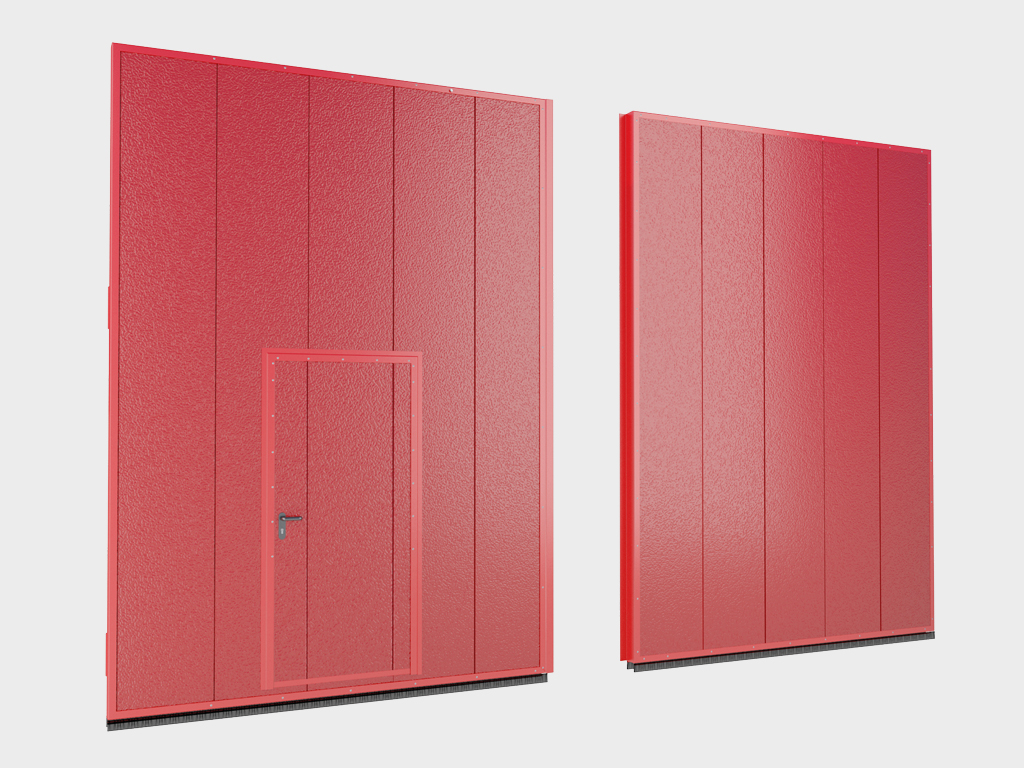

Противопожарные распашные ворота с калиткой.

ПРОТИВОПОЖАРНЫЕ РАСПАШНЫЕ ВОРОТА С КАЛИТКОЙ

УСЛ. ОБОЗНАЧЕНИЕ, НАИМЕНОВАНИЕ ПАРАМЕТРА	РАСЧЕТНАЯ ФОРМУЛА
H, мм Высота проема	H
B, мм Ширина проема	B

Открытие створок внутрь помещения — левая створка активная, правая пассивная.

Открытие створок внутрь помещения — левая створка пассивная, правая активная.

Открытие створок снаружи помещения — левая створка активная, правая пассивная.

Открытие створок снаружи помещения — левая створка пассивная, правая активная.

	Щит ворот из стальных сэндвич-панелей толщиной 80 мм
	Рама ворот
	Врезной замок с ответной частью
	Ригельная задвижка
	Комплект крепежных элементов

Бесплатный расчет
